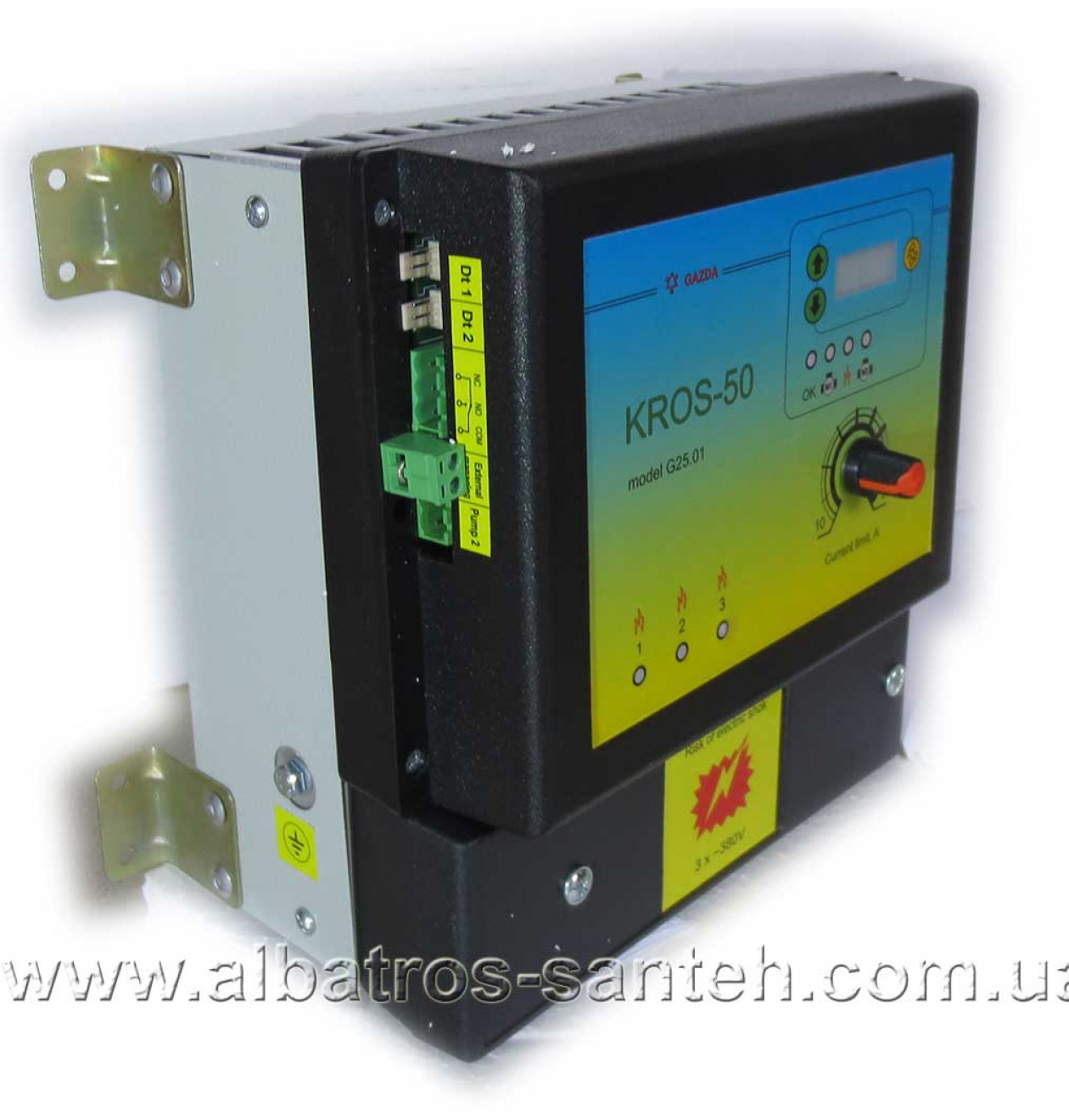

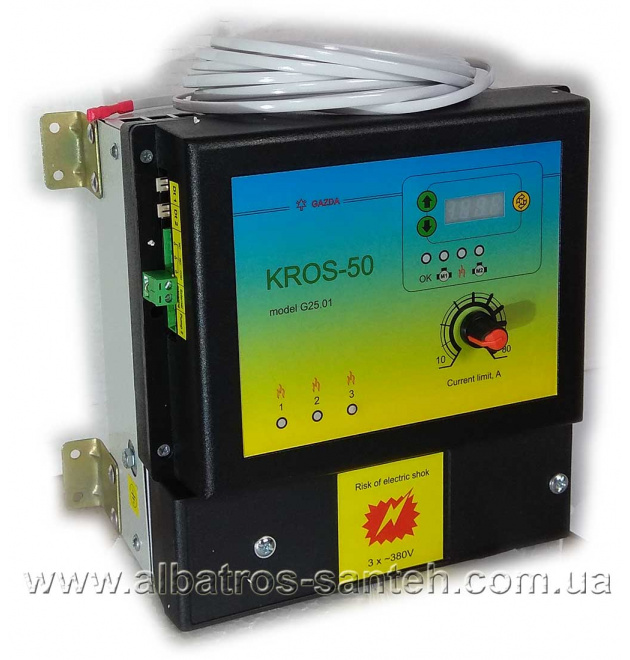

Автоматика електродного казана КРОС-50

Напівпровідникова автоматика для електричного котла КРОС-50 (до 50 кВт)

• Усунення незручностей запуску системи з електродним котлом — плавний пуск
• Керування двома системами циркуляції (двоконтурний нагрів)
• Регулювання та стабілізація струму споживання
• вбудований амперметр
• вбудований програматор часу дозволяє ефективно узгодити роботу з двотарифним електролічильником
• Працездатність системи при значних коливаннях напруги мережі
• Два універсальні входи для керування
• Усунення головних недоліків ТЕНових котлів
• Багаторівнева система захисту
• безшумність
• Гарантія — 3 роки


Примітка — відправка товару здійснюється за умови повної або часткової передоплати на IBAN ФОП

Призначення

Контролери-регулятори КРОС-50 призначені для забезпечення безпечної автоматичної роботи трифазних електроопалювальних систем на базі електродних та ТЕНових котлів із підтримкою встановленого теплового режиму та параметрів споживання електроенергії.

КРОС-50 одночасно керує двома системами циркуляції теплоносія (містить окремий канал датчика температури та керуючу групу контактів електроклапана / другого насоса для облаштування системи гарячого водопостачання — влітку без нагріву системи опалення — або теплої підлоги) з можливістю встановлення незалежних температур у системах.

Прилади КРОС-50 забезпечують безпечну та ефективну роботу електродних котлів в опалювальних системах із будь-якого матеріалу, дозволяючи при цьому використовувати як теплоносій звичайну воду.

Будова та принцип роботи

КРОС-50 — це пристрій із мікропроцесорним керуванням та напівпровідниковою комутацією навантажень (котел і насос).

Вбудований програмований добовий таймер із годинником реального часу виконує увімкнення / вимкнення / перемикання котлів за добовою програмою, встановленою користувачем.Наприклад, для використання нічного тарифу на електроенергію програмують роботу електрокотла з 23:00 до 7:00, а в інший час доби подається дозвільна команда на роботу газового (другого) котла.

Встановлені та поточні параметри роботи системи відображаються на дисплеї та світлодіодах.

Функціонально КРОС-50 складається з п’яти контролерів і керованих ними трьох регуляторів потужності котла, електронного ключа керування насосом та реле керування триходовим клапаном (або додатковим насосом).

Контролер струму котла обмежує та стабілізує струм (потужність) кожної фази на рівні, встановленому користувачем ручкою на передній панелі.Наприклад, для котла потужністю 9 кВт встановлюють значення максимального струму на рівні 14 А.Після цього струм на будь-якому електроді котла не перевищить встановленого значення за будь-яких умов (стрибки напруги в мережі, підвищення провідності теплоносія тощо).Регулювання — плавне, з відображенням поточного значення струму котла на цифровому табло.

Друга функція цього контролера — захист системи від короткого замикання (КЗ) у навантаженні, при виникненні якого відбувається миттєве відключення котла з подальшим автоматичним перезапуском системи через 5 секунд.

Контролер температури (1) теплоносія основної (першої) системи вимикає котел при досягненні температури теплоносія в системі опалення значення, встановленого користувачем.Температура теплоносія не може бути вищою за встановлене значення навіть у випадках, коли зовнішні керуючі пристрої, підключені до КРОС-50, продовжують подавати команду «Нагрів».

Датчик температури теплоносія Dt1 — цифровий накладний.

Контролер температури (2) додаткової (другої) системи керує котлом та електроклапаном / другим насосом (перемикає рух гарячого теплоносія у додаткову систему) для досягнення температури теплоносія у цій системі значення, встановленого користувачем.При цьому цей контролер має пріоритет над іншими за максимальною температурою теплоносія / повітря.

Датчик температури теплоносія Dt2 — цифровий накладний.

При досягненні температури верхнього значення (встановлюється користувачем) контролер температури (2) перемикає електроклапан / зупиняє другий насос для роботи котла на основну систему та передає пріоритет керування котлом контролеру температури (1).

При зниженні температури до нижнього значення (встановлюється користувачем) контролер (2) знову вмикає електроклапан / другий насос для роботи на другу систему та запускає котел.

Контролер зовнішніх керуючих пристроїв дозволяє керувати системою опалення різними типами пристроїв — від простого вимикача до комп’ютера («Розумний дім»). Кількість керуючих пристроїв, одночасно підключених до КРОС-50, не обмежена.

Контролер має два входи для керування: для одного з них командою «нагрів» є замикання контактів, для другого — розмикання.

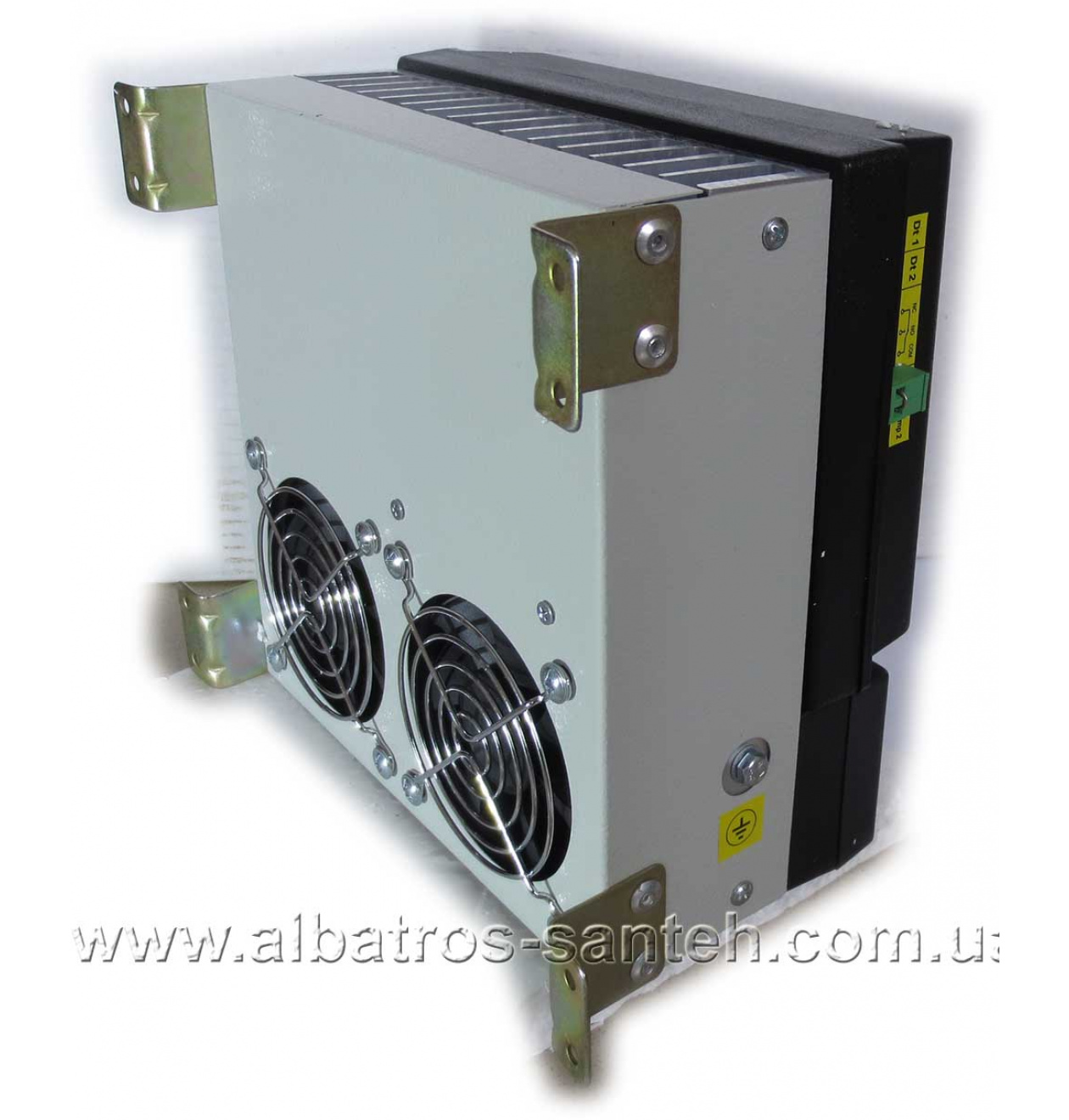

Контролер внутрішньої температури захищає КРОС-50 від перегріву внутрішніх та зовнішніх (радіатор) частин приладу шляхом вимкнення живлення котла та насоса.Після охолодження приладу контролер автоматично відновлює роботу системи зі збереженням раніше встановлених параметрів.

Основні технічні характеристики KROS-50

• Напруга мережі — 3ф ~220...380 В
• Частота — 50/60 Гц
• Власна споживана потужність — не більше 3 Вт
• Діапазон встановлення температури теплоносія — +5...90 ºС
• Діапазон встановлення температури другої системи — +30...70 ºС
• Мінімальний гістерезис — 1.0 ºС
• Діапазон регулювання обмеження струму — 10...40 А ±5%
• Діапазон регулювання обмеження потужності — 750...25000 Вт ±5%
• Струм спрацювання захисту виходу «Котел» — 80 А
• Діапазон встановлення затримки включення котла — 20...120 с
• Максимальна температура внутрішнього радіатора — 70 ºС
• Максимальна потужність виходу «Насос» — 300 Вт
• Максимальна комутована потужність виходу «Клапан» — 1200 Вт
• Струм керування в колі зовнішніх пристроїв — 0,1 mA
• Режим роботи — тривалий, безперервний
• Температура навколишнього середовища — -20…+35 ºС
• Корпус — бризкозахищений
• Габаритні розміри — 235х200х105 мм
• Вага (без урахування датчиків) — ~2,25 кг
